高周波使用方法及操作步驟：

如果高周波還不會使用怎么辦，下面佳湖小編介紹高周波使用方法，

1.先將高周波機器安置于適當之地點后，將固定腳降下固定；

2.高周波電源輸入電壓380或220V、電流容量及接地與機器相符。

3.將高周波接通氣源：撥起氣體調節閥旋扭，將氣壓調整到4~7Kg范圍內。

安裝高周波電子管，電子管的安裝及固定（請見圖），各螺絲需緊固。安裝5557火花保護管的安裝（請看圖片）對好角的孔位。

                     安裝電子管見圖                                         安裝5557火花管見圖

4：將高周波機接上電源，合上電源閘刀-電源進入機柜內-此時冷卻風扇開始轉動-對電子管進行吹風散熱。

5：開機-將機內電源開關打開。此時高周波機頭側面表盒上的指示燈亮，電壓表有讀數電子管燈絲工作發亮。按高周波電源要求，將電壓（低壓）調節開關放置適當檔位上。

6:  檢查高周波熔接機面板上開關：高周波開關置于“關”位置，手動/自動選擇開關于“手動”位置，電源開關置于“關”位置。合上電源入線空氣開關和機臺側面的電源總開關，聽到機體內有風機的旋轉聲。打開面板上電源開關，觀察電源指示燈（綠色）亮起。

                                               高周波控制面板

高周波PLC控制觸摸屏調試：

1.    工作延時: 設備在全自動狀態時一個工序完成后的等待時 間.此時間計完時后設備才會第二次工作，如果產品放置的時間較長，可以使用此時間，如無需等待，直接將此時間設為0 即可。

2.    下降時間: 下降時間是機頭下降到壓到模具所需要的時 間，如果時間太短，會造成上下模還沒有合壓好就產生高 周，易產生放電打火現像，時間太長會影響生產效率，正常時長應為上下模合壓好后過零點幾秒高周時間開始；

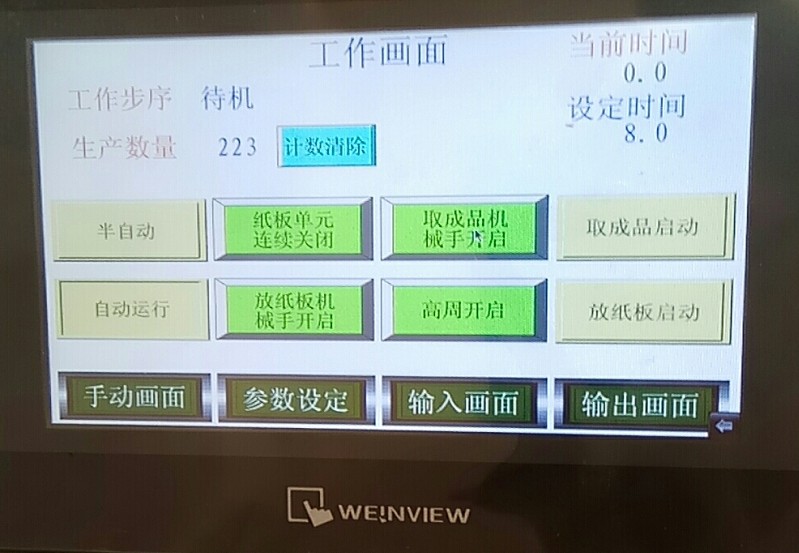

                                                  高周波工作畫面

3.熔接時間: 產品熔接所需要的時間一般6~10秒具體根據產品大小，材質厚度可調整熔接時間。

4.冷卻時間: 是指產品熔接完成后的保壓時間。

5.裁斷時間: 裁斷所需時間.無需切斷時直接在功能選擇介面 將切斷開關關閉即可,此時間將不再計時；

6.手動:機頭可以上升、下降。轉盤可旋轉，此狀態用于裝模對位；

7.調試模具: 按啟動開關，在現工位上完成一個工作程序后停止 。用于調試各部時間、氣壓、熔接電流的參數

8：壓力調整：上模溫控器安裝在PLC觸摸屏旁邊歐姆龍數顯，正常80~120度。

9：同調器調整：同調器功能調整高周波能量的強弱，而強弱是依照材料材質與模具大小有關。  逆時時針轉動高周波能量越大，當高周波啟動時屏流表顯示高周波的電流強度，8KW刻度為2.0安培。

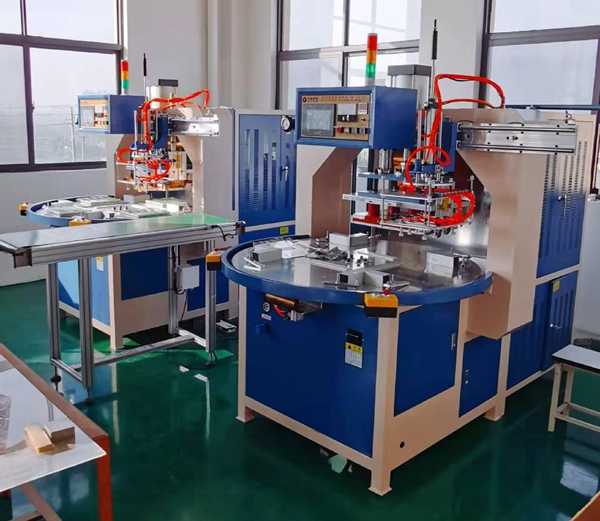

                                               高周波  自動轉盤高周波見圖

10：高周波機調試有兩個檔位半自動和全自動：

半自動工作步驟：控制模式,點擊半自動與全自動互換,按自動啟動4或操作盒的自動啟動→轉盤進到位→預壓→二次預壓(開啟增壓時)→熔接→ 冷卻→切斷(開啟時)→上升待機

自動工作步序是:  按自動啟動或操作盒的自動啟動→轉盤進到位→預壓→→熔接→冷卻→上升→循環時間到 →轉盤自動進…

點擊1號工位開啟,2號工位開啟,3號工位開啟均點擊均與關閉互換,轉盤上幾號工位有標識 關閉的工位機頭沒下壓等工作 ，自動啟動點擊機器開始工作 。

安裝上模：將高周波熔接機上模安裝在上模板上，下模安裝于轉盤上。

11、等待高周波模具預熱和溫控器：上模吊裝板上設有發熱器件和溫控器。根據產品情況需要預熱時，需在生產前20分鐘左右打開溫控器并調整旋扭設定好溫度。此時溫控器上紅色指示燈亮著，等溫度達到后指示燈熄滅，即可開始生產了。預熱溫度的高低需根據被熔接的產品大小材質厚度來決定，一般PVC材料預熱120℃左右，PET材料預熱80℃左右。模具預熱可加快生產速度，提高產量。

12、高周波主要用于各種PVC，PET，APET，PETG等塑膠和含30%以上各種聚氯乙烯(PVC)為主的塑膠熔接、如：雙泡殼吸塑包裝、泡殼與紙卡熱合，上下紙板加泡殼高頻熱合、折盒、五金工具、LED節能燈，牙刷、文具、化妝品、吸塑包裝(包括上下雙泡罩熱合切邊，泡罩與紙板熱合)三明治吸塑包裝焊接等，并將不同形狀泡罩或泡殼塑膠材質自動焊接同時自動切邊。

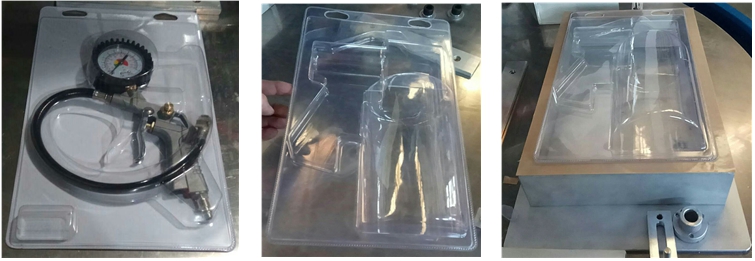

                                              高周波包裝產品

高周波工作原理：

高周波,高周波機原理是利用高頻熱合的原理，通過高周波模具加熱工件，達到雙層塑料熔接或紙卡塑料熔接的目的。適用的材料有PET、PETG、APET、 EVA、PT、TPU 、PVC，泡罩與紙卡熱合需要表面需涂上相對應的塑料吸塑油，才可在高周波的作用下熔為一體。

高周波機保護動作和急停開關：無論是在試壓或正常生產的熔接過程中，若出現模具打火或電流超過機器允許值時，機器會立即自動停止熔接過程，以保護模具、料件和機器的貴重部件。在熔接過程中出現異常時，可立即按動紅色急停按扭，機器都會立即停止熔接過程。

高周波機停機后續：停機時首先關閉面板上的電源開關，待冷卻風機繼續工作5分鐘后再關閉電源開關。
